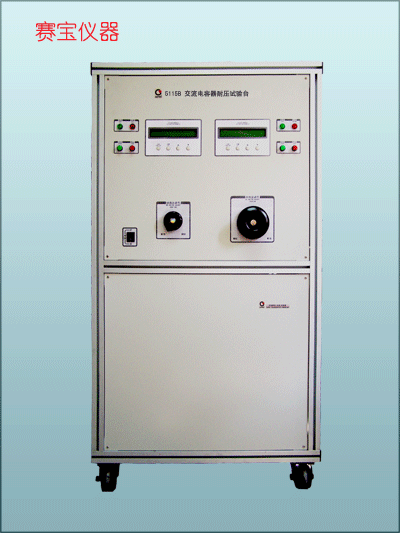

5115B型交流電容器耐壓試驗臺是對交流電容器進行引出端間/引出端間與外殼兩種電壓試驗。
按國家標準GB3667-2001試驗要求設計，采用電感補償，使輸入電流減小，降低能耗及線路負荷；
并通過MCU對電流與電壓進行采樣、漏電流比較，LCD顯示，按鍵操作，具有超漏報警等功能。
是適用于交流電容器自愈試驗的專用設備。
性能指標
1.兩引出端間電壓試驗：
輸出電壓范圍： AC 0～1.5kV；
LCD顯示電壓精度： ±（3％+5個字）；
輸出波形： 電源的50Hz/60Hz正弦波；
試驗電流范圍： 500mA ～ 35A，可設步進置；
試驗電流測試精度： ± （5％+3個字）；
2.兩引出端與外殼間電壓試驗：
輸出電壓范圍： DC 0～3kV；
LCD顯示電壓精度：±（3％+5個字）；
漏電流范圍： 0.5mA ～ 100mA，可設步進置；
漏電流測試精度： ± （5％+3個字）；
3.定時器定時間： 1 ～ 99s可設置,步進 +1 s（注：設置“00s”為連續測試）；
4.定時器定時精度： ± （3％+2個字）；
5.LCD顯示，按鍵操作設置
6.檢測方法： 通過MCU對電流與電壓進行采樣，并用正弦波有效值進行計算；
7.高壓變壓器容量： 3000VA，采用電抗補償方式；
8. 儀器尺寸：約750mm（長）×980mm（深）×1400mm（高）；
9.工作電源： 220V ± 10％，50/60Hz ± 2Hz。
|
適合標準 |
應用范圍 |
附件 |
|
GB3667.1-2005（IEC60252-1:2001)（交流電容器）
GB3984.1-2004(IEC60110-1:1998) （電磁爐）
GB/T17702.2-1999(IEC61071-2:1994) （電力電容器）
|
交流電容器生產廠家;
空調、電磁爐、汽車蓄電器等生產廠家;
|
測試線 1套
電源線 1 根
說明書 1 本
保修卡 1 張(一年保修 | |
