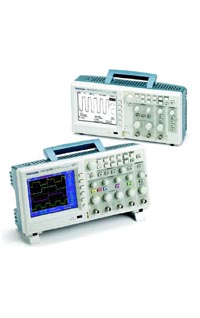

TDS1001B

TDS1002B

TDS1012B

TDS2002B

TDS2004B

TDS2012B

TDS2014B

TDS2022B

TDS2024B

顯示器(1/4
具VGA LCD)

單色

單色

單色

彩色

彩色

彩色

彩色

彩色

彩色

帶寬*2

40 MHz

60 MHz

100 MHz

60 MHz

60 MHz

100 MHz

100 MHz

200 MHz

200 MHz

通道數量

2

2

2

2

4

2

4

2

4

外部觸發輸入

所有型號上都包括

每條通道上的取樣速度

500 MS/s

1.0 GS/s

1.0 GS/s

1.0 GS/s

1.0 GS/s

1.0 GS/s

1.0 GS/s

2.0 GS/s

2.0 GS/s

記錄長度

所有型號上所有時基為2.5 K 點

垂直分辨率

8 位

垂直靈敏度

所有型號上2 mV - 5 V/div，支持校準精調

DC 垂直精度

所有型號上+3%

垂直縮放

垂直擴展或折疊活動的波形或停止的波形

最大輸入電壓

300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC

位置范圍

2 mV - 200 mV/div +2 V; >200 mV - 5 V/div +50 V

帶寬限制

所有型號為20 MHz

輸入耦合

所有型號上AC, DC, GND

輸入阻抗

1 MΩ 并聯, 20pF

時基

5 ns -
50sec/div

5 ns -
50sec/div

5 ns -
50sec/div

5 ns -
50sec/div

5 ns -
50sec/div

5 ns -
50sec/div

5ns-
50sec/div

2.5 ns -
50sec/div

2.5 ns -
50sec/div

時基精度

50 ppm

水平縮放

水平擴展或折疊活動的波形或停止的波形

I/O 接口

USB 端口

所有型號上都包括：2 個USB 2.0 端口
前面板上的USB 主機端口支持USB 閃存驅動器
儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機

GPIB

可選

非易失性存儲器

參考波形顯示

(2)個2.5 K 點參考波形

沒有USB 閃存驅動器時的
波形存儲

(2)個2.5 K 點

(2)個2.5 K 點

(2)個2.5 K 點

(2)個2.5 K 點

(4)個2.5 K 點

(2)個2.5 K 點

(4)個2.5 K 點

(2)個2.5 K 點

(4)個2.5 K 點

帶有USB閃存驅動器時的波形存儲

每8 MB 96 個以上參考波形

沒有USB閃存
驅動器時的設置

10 個前面板設置

帶有USB 閃存驅動器時的設置

每8 MB 4000 個以上前面板設置

帶有USB 閃存
驅動器的屏幕圖

每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式)

帶有USB 閃存驅動器時全部保存

每8 MB 12 個以上的全部保存操作
一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件)
