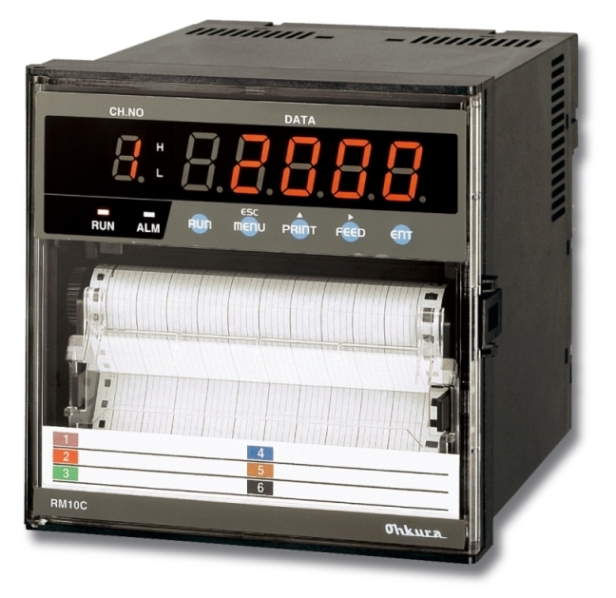

打點式有紙記錄儀RM1006C
- 測溫范圍：
1-1配件
本機所含配件如下所示：
|
項 目 |
品 名 |
型 號 |
數 量 |
|
1 |
記錄紙 |
HZCGA0105EL001 |
1 |
|
2 |
色帶 |
WPSR188A000001A |
1 |
|
3 |
固定架 |
H4A14175 |
2 |
|
4 |
操作說明書 |
HXPRM10mnC0001E |
1 |
|
5 |
迫緊 |
H4H14900 |
1 |
註1：色帶於原廠已裝置完成。
註2：為符合IP65標準，請裝置迫緊。
1-2 型號說明
1 2 3 4 5 6 7 8 9 10 11
R M 1 0 0 6 C □ □ □ 0
j k l m
j 型 式
|
06 |
6打點式 |
k通信功能
|
0 |
RS-232C（標準） |
|
1 |
RS-485（選購） |
lDI/DO（選購） m無紙偵測系統
|
0 |
NO |
|
0 |
NO |
|
1 |
6 Relay輸出 |
|
1 |
YES |
|
2 |
3 DI |
| ||
|
3 |
3 DI＋6 Relay輸出 |
| ||
1-3 規格說明
顯示週期：2S
取樣週期：10S/6CH
記錄紙張：16m(原廠附),24m(選購：分三小本，每本8m)
記錄紙寬：114mm
記錄範圍：100mm
消耗電力：25VA max（at 100VAC）
1-4 保存環境
本機建議環境溫度為-20℃~50℃，最大相對濕度為95﹪RH(不結露)。
1-5操作鍵說明
|
操作鍵 |
功能 |
|
RUN |
開始/停止記錄 |
MENU（ESC） |
MENU：選擇列印方式及設定模式
ESC ：返回正常顯示畫面或回上一個畫面 |
|
PRINT
（r） |
PRINT：執行〝manual print〞或〝list print〞
r ：切換參數用 |
|
FEED
（w） |
FEED ：按住可強迫送紙、放開則停止送紙。
w ：移位顯示位數 |
|
ENT |
鍵入資料或執行功能 |
1-6接線說明
本機臺為混合性入力：T/C、RTD、mA、DCV皆可輸入，所有接線方式均標示於後方透明壓克力蓋板上或機身上。
註1：若為mA入力，需於每一個CH的正、負兩端點並接電阻，電阻規格為250Ω.1/4W，容許誤差為±0.1﹪。( 4~20mA對應1~5V )
註2 : 若為RTD入力，則剩餘沒有使用的CH，必須於端點上並接0℃
標準電阻或直接將A、B、B三點短路。電阻規格為100Ω.1/4W，容許誤差為±0.1﹪。
